Климатический комплекс с осушителем HYDRA V 2000 6ED

Электрический догрев и компрессорное осушение

Hydra V 2000 6ED охлаждает наружный воздух на испарителе с выделением конденсата. Конденсатор отводит тепло в выбросной канал, рекуператор возвращает тепло, электрический нагреватель догревает приток. Рециркуляционная заслонка регулирует долю возвращаемого воздуха.

Ориентир до 50 м² зеркала воды рассчитан для Москвы: воздух +30 °C при влажности 60%, вода +28 °C, с учётом обходных дорожек. Для других условий и режима бассейна рассчитывают влаговыделение и наружный воздухообмен.

• На кривой ED — 482 Па при 2000 м³/ч; рекомендуемая рабочая зона — 700–2100 м³/ч.
• Два фильтра F5, приточный F7 — опция. Заявленный возврат тепла — 75%, теплоизоляция корпуса — 50 мм.
• Холодопроизводительность — 7 кВт; питание — 380 В, три фазы, 50 Гц; максимальный ток — 19 А. Веб-карточка указывает максимальное электропотребление 9,8 кВт, паспортная таблица — 10 кВт.
• Звуковое давление 42 / 57 дБА измерено в 2 м при минимальном/максимальном воздухообмене; акустику помещений проверяют по проекту.

Электрический нагреватель 6 кВт

Нагреватель мощностью 6 кВт расположен после рекуператора и обеспечивает догрев притока. Автоматика плавно регулирует мощность, защиту от перегрева обеспечивает термоконтакт 85 °C.

Температуру притока и достаточность мощности проверяют по зимней рабочей точке. В разделе электрического нагревателя указан диапазон регулирования 0…+30 °C, тогда как во введении упомянут нагрев до +35 °C; требуемую уставку выше +30 °C нужно подтвердить для поставляемой автоматики.

Байпас паспорт предусматривает для Hydra X от 1500 м³/ч. Для V2000 он не заявлен. Преднагрев и внешний жидкостный нагреватель предлагаются по спецзаказу.

Условия работы осушителя

Компрессор включается при активных функциях поддержания влажности и осушения, полностью открытых уличных заслонках, наружной температуре выше +15 °C и скорости вентиляторов выше заданного ограничения. Ниже +15 °C запуск запрещён заводской уставкой. Между циклами предусмотрена фиксированная пауза 3 минуты.

В режиме закрытого зеркала у Hydra V ED фреоновый контур не работает: осушение выполняется наружным воздухом. Холодопроизводительность 7 кВт нельзя переводить в литры удаляемой влаги без расчётных температуры, влажности и расхода.

Размеры, занос и сервис

Карточка и чертёж дают 1846 × 986 × 1402 мм. Масса ED — 349 кг. Воздуховоды указаны 250 × 500 мм; ориентацию и расположение патрубков проверяют по чертежу.

V2000 — вертикальный моноблок. На сайте указан сервисный проход 850 мм. В паспорте E/ED строка V2000 даёт 700 мм для открытия, 850 мм для замены фильтров и полного обслуживания, но ошибочно обозначена W/WD; применимость подтверждают по документации поставки.

• Монтаж — вертикально на основание или подставку с виброизоляцией. Корпус нельзя полностью зашивать; должны сохраняться доступ к электрощиту и возможность демонтажа.
• Сторону V определяют, стоя лицом к дренажным патрубкам: нагреватель, автоматика и подача в бассейн слева — L, справа — R.
• Холодное размещение запрещено. Раздел размещения рекомендует не ниже +15 °C, таблица условий работы задаёт окружающий воздух +20…+45 °C. Условия технического помещения согласуют по проекту с учётом этого расхождения.

Дренаж и электрическое подключение

Нужны два дренажа диаметром 25 мм: рекуператора при положительном давлении и испарителя при отрицательном. Чертёж V2000 E/ED показывает оба на передней панели, тогда как общий текст называет второй боковым. Расположение подтверждают по поставочному чертежу. До отдельных гидрозатворов линии объединять нельзя; паспорт задаёт высоту гидрозатвора не менее 100 мм и перепад от дренажа не менее 40 мм.

Для 6ED380 паспорт указывает встроенный вводной автомат 20 А, ток 19 А и суммарную мощность 10 кВт; сайт даёт 9,8 кВт. Окончательную электрическую спецификацию подтверждают для поставки. Внешнюю линию и защиту рассчитывает специалист.

Датчик D2 размещают в приточном воздуховоде не ближе 1 м после нагревателя. После монтажа необходимы пусконаладка и балансировка расходов.

Технические характеристики

Состав поставки

• Стальной корпус с теплоизоляцией 50 мм
• Перекрёстно-противоточный полипропиленовый рекуператор
• Электрический нагреватель (ТЭНы)
• Фильтры тонкой очистки класса F5 (2 шт.)
• Заслонки оттайки рекуператора
• Заслонки с электроприводом и возвратной пружиной
• Автоматика производства TURKOV
• К-фактор (CAV-система)
• Пульт управления с сенсорным дисплеем
• ЕС-вентиляторы
• Датчики температуры уличного и приточного воздуха
• Датчик температуры и влажности вытяжного воздуха
• Система защиты от обмерзания
• Термоконтакт
• Дренажная система
• Рециркуляционная заслонка с управлением 0-10 В (0…100%)
• Подключение к Умному дому и управление с Яндекс станции
• Wi-Fi модуль для управления через мобильное приложение

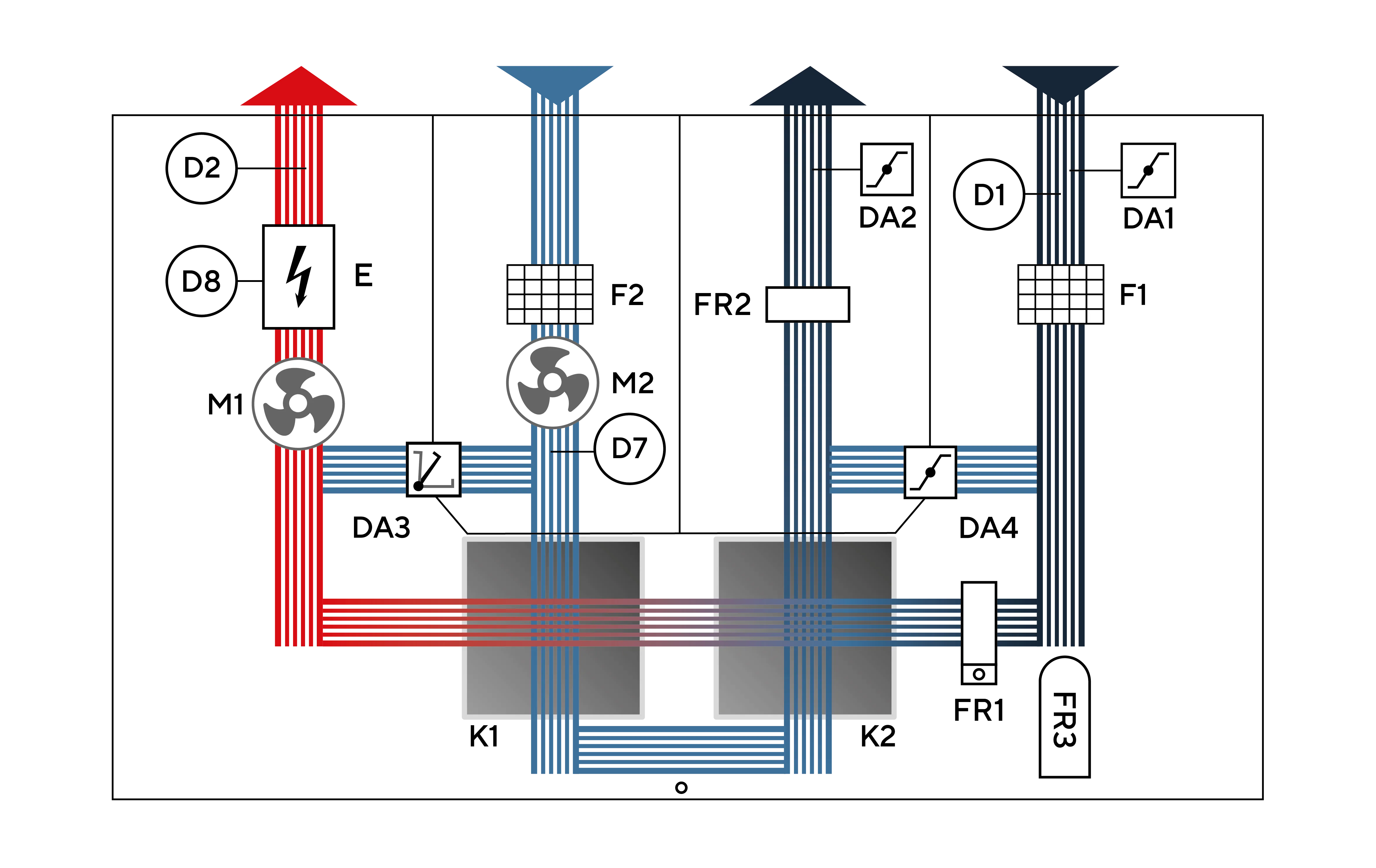

• Фреоновый контур: испаритель, конденсатор и компрессор (подтверждены схемой и паспортом ED).

В комплекте указаны нагреватель 6 кВт, два фильтра F5, термоконтакт, автоматика TURKOV, CAV, сенсорный пульт и Wi-Fi. Фреоновый контур ED подтверждён характеристиками, паспортом и схемой FR1/FR2/FR3, хотя пропущен в текстовом перечне на сайте производителя. Преднагрев и внешний жидкостный нагреватель — по спецзаказу.

Статическое давление и расход воздуха

Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: 700–2100 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.

Чертежи и схемы

Увеличить ↗

Увеличить ↗

Документация

Паспорт Hydra X/V 1000–5000 E/ED версии 25.08.2026, DWG электрического ряда и BIM Hydra V 2000 E/ED. Печатные страницы: нагреватель 10, таблица ED 20, условия 27, компрессор 30, закрытое зеркало 32, сторона 35, чертёж 42, сервис 45–46, дренаж 52–53, подключение 54–55, ПТО и гарантия 64–66.

Подбор Hydra V 2000 6ED

Проверьте рабочую точку по кривой ED: 482 Па при 2000 м³/ч, зона 700–2100 м³/ч.

Рассчитайте летнюю влаговую нагрузку и догрев 6 кВт. Учтите условия запуска компрессора и его отключение в режиме закрытого зеркала.

Согласуйте два дренажа, электрическую спецификацию, сторону, занос моноблока, условия помещения и сервисный проход 850 мм.

Гарантия и обслуживание

Паспорт Hydra X/V 1000–5000 E/ED устанавливает гарантию 3 года на оборудование и рекуператор с даты продажи (передачи), при соблюдении правил монтажа, эксплуатации и обслуживания. Сохраняйте документы о покупке и заполненный гарантийный талон.

Первое ПТО — не позднее 18 месяцев с продажи или 12 месяцев с запуска; последующие — не реже одного раза в 12 месяцев. Проверяют фильтры, клапаны и воздухообмен, очищают узлы по необходимости. ПТО оплачивается отдельно.
