Канальный охладитель COOLBOX 315D 7F

Охлаждение приточного воздуха

CoolBox снижает температуру воздуха в приточном канале. Испаритель устанавливают в линии «подача в дом», наружный компрессорно-конденсаторный блок отводит тепло. Эти два модуля поставляются только комплектом.

Холодильные 7 кВт не равны электропотреблению. Веб-карточка указывает максимум 2,3 кВт, паспорт для CoolBox k 7F — 2,33 кВт. Результат охлаждения зависит от расхода воздуха, температур и теплопритоков здания; оборудование подбирают по расчёту.

• Под расход до 1500 м³/ч, круглые подключения Ø315 мм, хладагент R410A. Паспорт запрещает работу при скорости в магистральном канале выше 6 м/с.
• Правое или левое исполнение испарителя выбирают при заказе. Штатное исполнение по паспорту — правое (R); левое обозначается L.

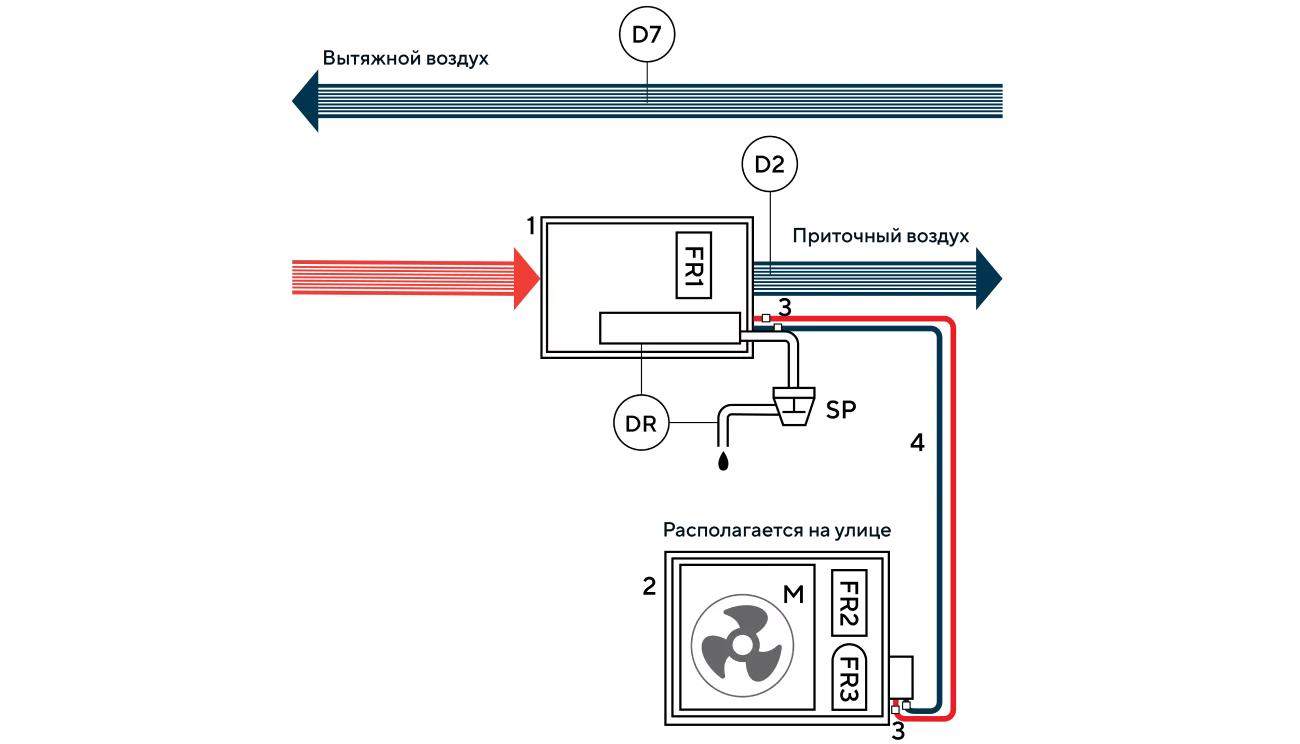

• В испарителе предусмотрены дренажная ванночка и патрубок Ø25 мм. Сифон на функциональной схеме обозначен как отдельный элемент, не входящий в комплект.
• Управление охлаждением выполняет автоматика вентиляционной установки TURKOV. На странице указаны Wi-Fi, мобильное приложение и Яндекс-станция; доступность этих функций согласуют с комплектацией и контроллером вентиляционной установки.

Совместимость и температурные ограничения

Для 315D 7F паспорт указывает две группы: Zenit Heco V 1200 / X 1210 — +22…+45 °C; Zenit Heco V 1500, Zenit Standart X 1400, Capsule 1600 и i-Vent 1500 — +20…+45 °C. В обеих группах этот охладитель отмечен как наиболее универсальный вариант. Общее запрещение запуска ниже +10 °C и типовая уставка +18 °C не отменяют ограничений конкретной пары.

Веб-карточка заявляет совместимость только с TURKOV. Паспорт отдельно описывает применение с другими установками при организации внешних защит, но сокращает гарантию до пяти рабочих дней. Поэтому совместимость со сторонним оборудованием не следует считать подтверждённой без отдельного согласования.

Габариты и данные конкретной поставки

Табличные габариты испарителя на сайте и в паспорте — 713×661×413 мм. На чертеже страницы 14 отдельно показаны размеры 713 и 754 мм по длине, поэтому для креплений и монтажного пространства используйте рабочий чертёж поставляемого исполнения. Для наружного блока сайт приводит 902×650×307 мм и 50 кг; паспорт — 825×655×310 мм и 46 кг. До изготовления креплений и трассы получите рабочую спецификацию поставки.

Подключение жидкость/газ у обоих модулей на сайте и в паспорте — 6,35/12,7 мм. Присоединения и фреонопроводы сверяют по фактическому оборудованию. Паспортная масса испарителя 315D 7F — 35 кг.

На сайте звуковое давление указано 60 дБА, в паспорте для ККБ 7F — 55 дБ. Источники не дают одинакового описания условий измерения; эти значения сохраняются с указанием происхождения, а акустический расчёт выполняют для места установки.

Монтаж испарителя и отвод конденсата

Испаритель монтируют строго горизонтально по уровню, дренажом вниз. Фреоновые подключения и дренаж должны находиться со стороны выхода воздуха. Сохраняйте направление потока и доступ к оборудованию; межблочную трассу крепят независимо, без нагрузки на патрубки.

Дренажную трубу надевают на патрубок Ø25 мм снаружи, а не вставляют внутрь. Для самотёка паспорт требует уклон не менее 2%; если это невозможно, предусматривают дренажный насос. Тип сифона согласуют с давлением в канале; после монтажа дренаж проверяют проливкой.

Датчик D2 размещают после испарителя для контроля температуры и защиты от замерзания. В начале паспорта указан интервал 0,3–0,5 м, а монтажный раздел требует не менее 0,5 м. Положение 0,5 м соответствует обоим указаниям; окончательное размещение подтверждают по схеме поставки. В старых подписях схем датчик назван необязательным, но основные инструкции требуют его установки.

Наружный блок и холодильная трасса

Наружный блок устанавливают на виброопорах, которые не входят в комплект. Паспорт требует свободное пространство более 30 см сзади и слева, более 60 см справа и более 200 см спереди. Навес не должен препятствовать воздухообмену; крепления и основание подбирают по подтверждённой массе блока.

Для CoolBox k 7F веб-карточка 315D 7F содержит длину трассы «5 (max)/5 (min)», тогда как паспорт задаёт 5–20 м. Совпадающие минимум и максимум на сайте не следует использовать как подтверждение допустимого диапазона: до прокладки трассы согласуйте пределы для поставляемого ККБ. Перепад до 10 м совпадает. Заводская заправка рассчитана на 5 м; паспорт указывает дозаправку R410A по 30 г на каждый дополнительный метр. При перепаде более 3 м и наружном блоке выше внутреннего предусматривают маслоподъёмные петли.

Монтаж холодильного контура, проверку герметичности, вакуумирование и ввод в работу выполняют подготовленные специалисты. Наличие заводской заправки не отменяет этих операций. Трасса и соединения должны иметь теплоизоляцию; заводскую изоляцию внутри корпуса не удаляют.

Автоматика, питание и запуск

Питание — 220 В, одна фаза, 50 Гц, отдельная линия с заземлением. Паспортная строка 7F указывает силовой кабель 3×2,5 мм² и сигнальный 2×1,0 мм²; окончательные защиту и сечение определяют по схеме и условиям монтажа. ККБ включается сухими контактами от вентиляционной установки.

Контроллер вентиляции TURKOV обеспечивает задержку запуска компрессора, ограничение времени работы и запреты по расходу и температуре. На странице 25 паспорта приведены типовые значения: задержка 10 минут, работа до 60 минут, минимальная мощность приточного вентилятора 80%, наружная температура +18 °C и приточная +7 °C. Лист ПНР содержит иной порог вентилятора — более 70%; рабочие настройки согласуют при наладке, не заменяя ими температурные условия конкретной пары.

Регулирование использует датчик вытяжного воздуха D5 либо D7, выбранный в настройках. Для приточного оборудования D7 приобретают отдельно; наличие датчика и совместимость контроллера проверяют перед заказом. После монтажа обязательны ПНР с проверкой дренажа, холодильного контура, электропитания и защит, заполнением листа запуска.

Технические характеристики

Состав поставки

• Автоматика производства TURKOV
• Подключение к Умному дому и управление с Яндекс станции
• Wi-Fi модуль для управления через мобильное приложение
• Блок-испаритель COOLBOX i: Корпус из оцинкованной стали
• Блок-испаритель COOLBOX i: Дренажная система (ванночка+трубка)
• Блок-испаритель COOLBOX i: Испаритель
• ВНЕШНИЙ ККБ COOLBOX K: Стальной корпус
• ВНЕШНИЙ ККБ COOLBOX K: Компрессор
• ВНЕШНИЙ ККБ COOLBOX K: Конденсатор
• ВНЕШНИЙ ККБ COOLBOX K: Вентилятор
• ВНЕШНИЙ ККБ COOLBOX K: Капиллярная трубка
• ВНЕШНИЙ ККБ COOLBOX K: Фреон R410A, поставляется заправленным
• ВНЕШНИЙ ККБ COOLBOX K: Кран высокого давления
• ВНЕШНИЙ ККБ COOLBOX K: Кран низкого давления

Кроме состава веб-карточки, паспорт перечисляет четыре кронштейна испарителя, восемь болтов М6 и паспорт. ККБ и испаритель поставляются только комплектом. Виброопоры наружного блока и сифон не входят в комплект; трассу, дренаж и другие монтажные материалы согласуют отдельно.

Сопротивление охладителя и скорость воздуха

Исходные точки производителя: 0–2,5 м/с и 0–80 Па. Ось X обозначена в м/с, а не в м³/ч. Рабочая зона на странице не задана: технические значения −1/−1 не являются диапазоном работы. Сечение, к которому относится скорость, необходимо подтвердить при подборе; пересчёт графика в расход без него не выполняется.

Чертежи и схемы

Увеличить ↗

Увеличить ↗

Документация

Локально доступны паспорт CoolBox 2F–7F редакции 03.02.2026, BIM наружного блока, BIM испарителя 315D 5–7F и DWG ряда испарителей. В паспорте есть правое и левое исполнения, схемы подключения и лист ПНР. Габариты, масса и ряд параметров расходятся с веб-карточкой — подтвердите спецификацию поставки.

Проверка исполнения перед заказом

Укажите точную модель вентиляционной установки, расход, температуры и расчётные теплопритоки. Для 315D 7F паспорт даёт +22…+45 °C либо +20…+45 °C в зависимости от группы оборудования.

Выберите правое или левое исполнение. Подтвердите размеры обоих модулей, патрубки, место обслуживания и наружные зазоры; подготовьте отвод конденсата.

Подтвердите длину трассы: сайт содержит 5 м как минимум и максимум, паспорт — 5–20 м; перепад в обоих источниках до 10 м. Согласуйте электропитание, датчики и настройки защит. Включите обязательную пусконаладку и первое обслуживание через 6 месяцев с продажи.

Гарантия и обслуживание

По паспорту гарантия CoolBox составляет 1 год с даты продажи при подключении к оборудованию TURKOV и соблюдении инструкции. При работе с другим оборудованием паспорт устанавливает только 5 рабочих дней. Расчётный срок службы 10 лет не равен гарантии.

Первое платное ПТО требуется не позднее 6 месяцев с продажи, последующие — не реже одного раза в 12 месяцев. Это прямо указано в гарантийном разделе и листе ПТО паспорта; общая фраза веб-страницы о 18 месяцах не заменяет это условие для CoolBox.

ПТО включает проверку параметров холодильного контура и при необходимости дозаправку, очистку дренажа, внутреннего и наружного блоков. Его выполняет авторизованный установщик с записью в паспорте.

Сохраните заполненный гарантийный талон, документы покупки и лист ПНР. Ограничения включают повреждения при транспортировке, нарушения монтажа и эксплуатации, неавторизованные работы, несогласованные изменения и отсутствие обслуживания. На покрытие, кабели, хладагент, масло, пластиковые и окрашенные детали паспорт устанавливает отдельные исключения.
