Приточно-вытяжная установка с рециркуляцией CAPSULE POOL 6000 W3R

Вентиляция и осушение бассейна

Capsule Pool 6000 W3R состоит из приточного и вытяжного модулей с номинальным воздухообменом 6000 м³/ч. Влага удаляется вместе с вытяжным воздухом и замещается более сухим наружным: это ассимиляционное осушение. Встроенного холодильного осушителя и рекуператора в этом исполнении нет.

Ориентир производителя — зеркало воды до 152 м² с учётом обходных дорожек. Он рассчитан для климата Москвы, температуры воздуха +30 °C, влажности 60% и воды +28 °C. Это условие исходного расчёта, а не универсальная гарантия для любого бассейна.

Трёхрядный водяной нагреватель со смесительным узлом подогревает приточный воздух. Оборудование поддерживает температуру подаваемого воздуха; паспорт прямо исключает использование установки как системы воздушного отопления бассейна.

• Два универсальных модуля с теплоизоляцией корпуса и крышек 50 мм. Приточный модуль — 1717×1235×685 мм, вытяжной — 1058×1053×685 мм. Основные подключения — 800×500 мм, рециркуляция — 500×500 мм.

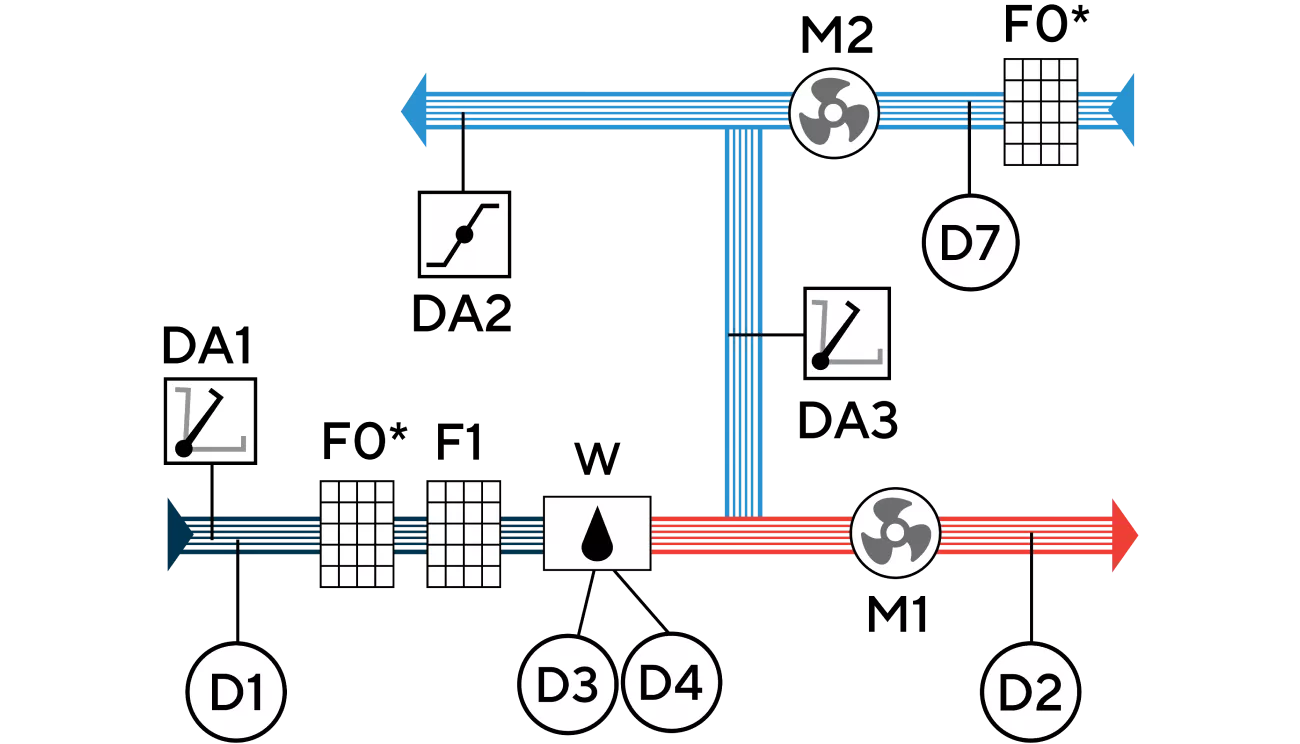

• Один фильтр F5 в приточном модуле, размер 865×570×200 мм. F7, двойная фильтрация и иные классы — опции по согласованию. Предфильтр F0* на функциональной схеме не входит в базовую комплектацию.
• EC-вентиляторы регулируются раздельно для настройки баланса притока и вытяжки. Встроенная автоматика управляет наружными заслонками и рециркуляционной заслонкой 0–10 В.
• Сенсорный пульт, недельное расписание, уставки температуры и влажности, журнал аварий, Wi-Fi и управление через Яндекс Алису. Удалённому управлению нужен интернет; подключение к диспетчеризации — RS-485/Modbus по согласованной схеме.

Как меняется рециркуляция

При включённом контроле влажности автоматика сравнивает измерение вытяжного датчика с уставкой. При повышенной влажности увеличивается доля наружного воздуха; при пониженной — рециркуляция. При отключённом контроле влажности рециркуляция равна нулю.

Паспорт описывает типичные сезонные режимы: ниже −10 °C обычно требуется не более 50% наружного воздуха, от −10 до +20 °C — 50–100%, выше +20 °C рециркуляционная заслонка почти всегда закрыта. Фактическое положение зависит от влагопритоков и наружного влагосодержания.

Режим «закрытое зеркало» предназначен для минимального влаговыделения: установка останавливается и раз в два часа запускает вентиляторы на пять минут для проверки влажности. При превышении уставки более чем на 5% включается штатное осушение. Этот режим не заменяет расчёт вентиляции при открытой чаше.

Рабочая точка и нагрев

Производитель приводит одну кривую: 1479 Па при 4000 м³/ч, 1057 Па при 5000 м³/ч, 538 Па при номинальных 6000 м³/ч и нулевое давление при 6462 м³/ч. Рекомендуемая зона — 2200–6462 м³/ч. Её верхняя граница совпадает с нулевым напором и не является рабочей точкой для сети с сопротивлением. Начальный подъём 2005 Па при 1000 м³/ч до 2020 Па при 2000 м³/ч сохранён по исходным данным. Рабочие точки притока и вытяжки проверяют отдельно.

Штатный трёхрядный нагреватель в паспорте — 80–50/3, насос 205 Вт. Тепловую мощность рассчитывают по расходу воздуха и параметрам теплоносителя; электрические 6,6 кВт не являются мощностью нагрева. Допускается вода или согласованный антифриз до 45%, температура теплоносителя не выше 110 °C, давление не более 1 МПа.

Смесительный узел включает насос, трёхходовой клапан с приводом, обратный клапан, фильтр и запорные краны. Его насос рассчитан на нагреватель и не более двух метров подводящей трассы; более длинный контур требует гидравлического расчёта. Защита от замерзания требует непрерывного питания и подачи теплоносителя.

Монтаж и доступ для обслуживания

Оба модуля размещают только в тёплых помещениях. Улица, неотапливаемый чердак и помещения без отопления запрещены паспортом. Между модулями допускается до 7 м по электрическим соединениям; рециркуляционный воздуховод может быть длиннее.

Ориентацию модулей можно выбирать по проекту, но смесительный узел не должен оказаться снизу: это может вызвать завоздушивание нагревателя. Нужны виброопоры, доступ для демонтажа и теплоизоляция всех воздуховодов, включая рециркуляционный.

Для обслуживания фильтров сайт указывает 650 мм; паспорт на странице 26 также требует 650 мм для открытия сервисных дверей Capsule Pool 6000 W. Полный доступ для извлечения фильтра и демонтажа проверяют по монтажной схеме. Зазор за корпусом до стены или потолка — не менее 30 мм.

Не подавайте питание при разъединённом межмодульном жгуте. Подключение и обязательную пусконаладку выполняют специалисты: проверяют нагреватель, датчики, расход, баланс и автоматику, затем заполняют лист ввода в эксплуатацию.

Температуры и проверка электропитания

По странице 37 паспорта окружающий воздух должен иметь температуру +20…+45 °C. Для воды указаны наружные диапазоны −30…0 °C при окружающей влажности 1–50% и 0…+45 °C при 1–80%. Вытяжной воздух — +20…+40 °C, средняя влажность 1–70%.

Для антифриза паспорт приводит наружный диапазон −55…+25 °C при окружающей влажности 1–50% и 0…+45 °C при 1–80%. Нижняя температура зависит от расхода и мощности нагревателя; это не разрешение размещать модули в холодном помещении.

Питание — 380 В, три фазы, 50 Гц. На странице указаны 6,6 кВт и 12,5 А; паспорт приводит 6560 Вт суммарно, 6060 Вт вентиляторов и 10 А. Схему, защиту и кабель подтверждают для конкретной поставки; паспортную суммарную мощность не пересчитывают по отдельным компонентам без электрической схемы.

Шум и регулярное обслуживание

На сайте указан шум от корпуса 48/59 дБА на расстоянии 2 м. Паспортное значение — 69 дБ при подключении к воздуховодам с шумоглушителями; расчётный режим — 70% максимального давления при номинальном расходе, но не более 300 Па. Допускается отклонение до 5 дБ в зависимости от монтажа и сети.

Фильтр F5 заменяют по загрязнению, обычно один-два раза в год; очистка не восстанавливает его исходные характеристики. После замены сбрасывают счётчик. Ежегодное техническое обслуживание включает проверку воздухообмена, автоматики и очистку при необходимости.

Технические характеристики

Состав поставки

• Автоматика производства TURKOV
• Пульт управления с сенсорным дисплеем
• Подключение к Умному дому и управление с Яндекс станции
• Wi-Fi модуль для управления через мобильное приложение
• Приточный модуль: Стальной корпус с теплоизоляцией 50 мм
• Приточный модуль: Жидкостный нагреватель со смесительным узлом
• Приточный модуль: Фильтры тонкой очистки класса F5 (1 шт.)
• Приточный модуль: Заслонка с электроприводом и возвратной пружиной (уличная)
• Приточный модуль: ЕС-вентиляторы
• Приточный модуль: Датчики температуры уличного и приточного воздуха
• Приточный модуль: Датчики температуры поверхности и обратной воды жидкостного нагревателя
• Приточный модуль: Рециркуляционная заслонка с управлением 0-10 В (0…100%)
• Вытяжной модуль: Стальной корпус с теплоизоляцией 50 мм
• Вытяжной модуль: Заслонка с электроприводом и возвратной пружиной (уличная)
• Вытяжной модуль: ЕС-вентиляторы
• Вытяжной модуль: Датчик температуры и влажности вытяжного воздуха

Комплектация соответствует выбранному W3R с трёхрядным нагревателем и одним фильтром F5. Предфильтр F0* и другие ступени очистки — опции. Возможности контроллера управлять внешними устройствами не означают наличие охладителя или дополнительных нагревателей в комплекте.

Статическое давление и расход воздуха

Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: 2200–6462 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.

Чертежи и схемы

Увеличить ↗

Увеличить ↗

Документация

Локальные файлы: паспорт Capsule Pool 600–12500 W редакции 31.08.2026, отдельные BIM приточного и вытяжного модулей 6000 W и общий DWG 600–6000 W. Штатная строка 80–50/3 относится к трёхрядному нагревателю. Документы сверяют со спецификацией поставки.

Проверка исполнения перед заказом

Сообщите размеры чаши и дорожек, температуры воды и воздуха, влажность, укрытие зеркала, режим посещения и местный климат. Рассчитайте летнее влаговыделение и наружный воздухообмен.

Рассчитайте влаговыделение, обе сети и жидкостный нагреватель. Верхняя граница зоны 6462 м³/ч имеет нулевой напор. Сверьте питание 380 В и электрическую схему: сайт указывает 6,6 кВт и 12,5 А, паспорт — 6560 Вт и 10 А.

Разместите оба модуля в тёплом помещении, оставьте доступ для дверей 650 мм и зазор за корпусом 30 мм. Согласуйте межмодульную электрическую трассу до 7 м, рециркуляцию 500×500 мм и пусконаладку.

Гарантия и обслуживание

Гарантия производителя — 3 года с даты продажи, то есть передачи оборудования потребителю, при соблюдении паспорта. При покупке у официального дилера монтаж и сервис обеспечивает дилер.

Для сохранения гарантии требуется ежегодное платное плановое обслуживание. Первое — не позднее 18 месяцев с продажи по паспорту или 12 месяцев с запуска; сайт использует формулировку «с отгрузки». Дату первого обслуживания фиксируют при поставке.

Сохраняйте документы о покупке, заполненный гарантийный талон, лист пусконаладки и записи обслуживания. Ремонт или замена зависят от подтверждения гарантийного случая сервисной службой.

Ограничения включают нарушения монтажа, эксплуатации, хранения и обслуживания, отсутствие пусконаладки, неразрешённые изменения и повреждения при транспортировке. Полные условия приведены в локальном паспорте. Расчётный срок службы 10 лет не является сроком гарантии.
