Секционная приточная вентиляция с жидкостным нагревом
Capsule 20000 W2R очищает наружный воздух, нагревает его от внешнего источника теплоносителя и подаёт в помещения. Нагреватель, фильтры и вентилятор размещены в секционном корпусе с изоляцией 50 мм. Смесительный узел в выбранную комплектацию не входит: гидравлическую обвязку подбирают и согласуют отдельно.
Установка предназначена для притока; удаление воздуха организуют отдельной вытяжной системой. В базовом составе этой карточки не указаны рекуператор, охладитель или увлажнитель.
Площадь до 6670 м² — ориентир производителя. Расход рассчитывают по назначению помещений, людям и выделениям загрязнений, а затем проверяют по сопротивлению сети.
- Номинальная производительность — 20 000 м³/ч. Рекомендуемая зона веб-графика — 7500–22 000 м³/ч.
- Двухрядный жидкостный нагреватель без смесительного узла. Максимальное электропотребление — 11,4 кВт, ток — 18 А, питание — 380 В, три фазы, 50 Гц. Электропотребление не равно тепловой мощности нагревателя.
- Габариты по странице и заводскому чертежу — 2375 × 1559 × 1984 мм; воздуховоды 1300 × 1300 мм. Масса на странице не приведена — её требуется получить для поставки и такелажного расчёта.
- В базовом составе шесть фильтров F5. Варианты G4+F5/F7/F9 указаны как варианты фильтрации; размеры расходников и окончательный состав определяют по спецификации.
Расход и давление в сети
Веб-кривая выбранного предложения даёт 1449 Па при 16 000 м³/ч, 1026 Па при номинальных 20 000 м³/ч и 469 Па при 24 000 м³/ч. Последняя точка — 28 000 м³/ч при 0 Па. Рекомендуемая зона составляет 7500–22 000 м³/ч; расход и давление проверяют для проектной фильтрации и сопротивления сети.
Подбор выполняют с учётом сопротивления воздуховодов, распределительных устройств, дополнительных элементов и загрязнения фильтров. Возможность работы за пределами рекомендуемой зоны согласуют отдельно.
Теплоноситель и автоматика
Для расчёта нагрева нужны температура и расход воздуха, тип теплоносителя, температуры подачи и обратки и располагаемый напор в тепловой сети. Два ряда теплообменника не задают фиксированную тепловую мощность без этих условий. Смесительный узел отсутствует в поставке: насос, регулирующий клапан, арматуру и схему подключения определяют проектом.

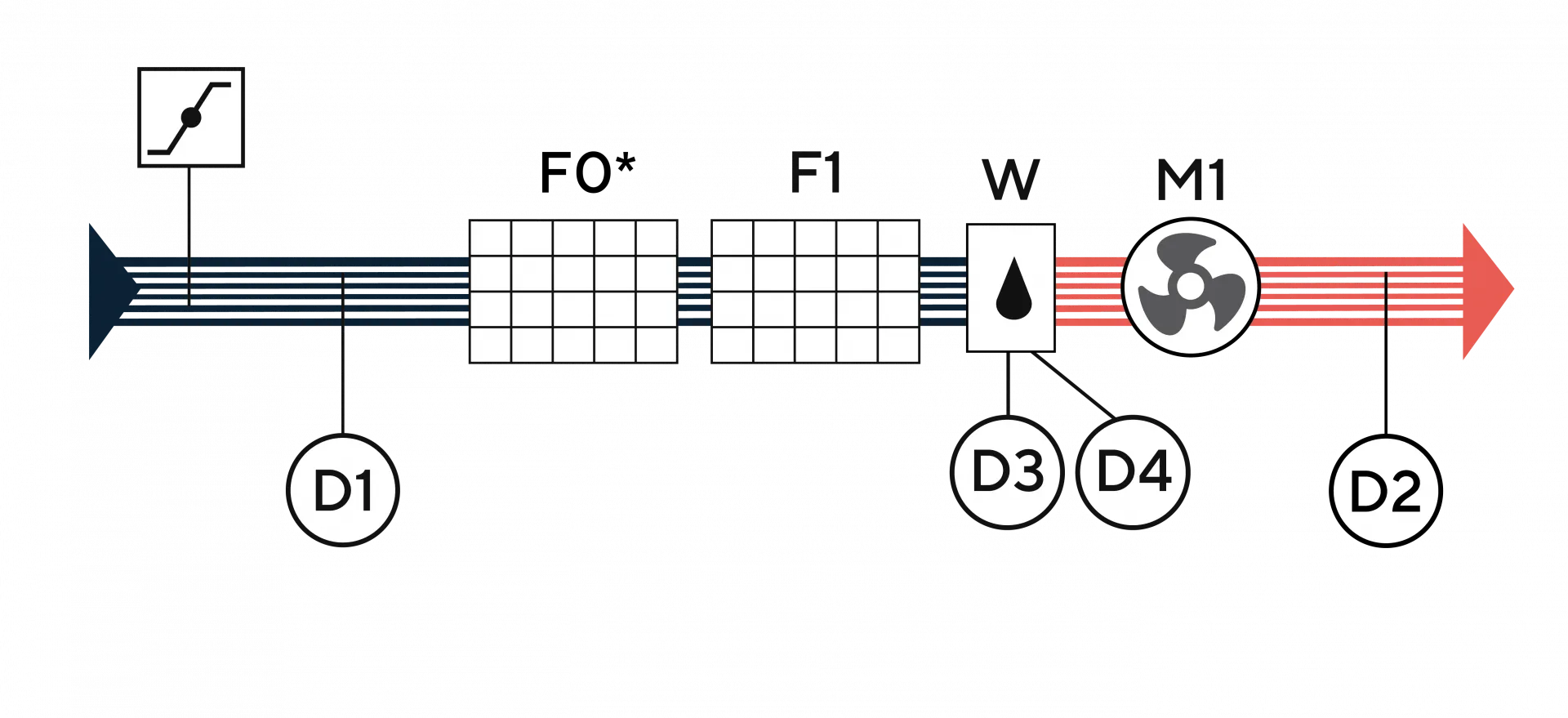

Функциональная схема показывает датчик обратной воды D3 и датчик поверхности нагревателя D4, а также датчики уличного и приточного воздуха D1/D2. Параметры теплоносителя, уставки защиты и порядок подключения согласуют по паспорту именно поставляемой секционной установки.
На странице подтверждены автоматика TURKOV, сенсорный пульт, Wi-Fi-модуль и возможность интеграции с Умным домом и Яндекс Станцией. Сама станция и внешние системы не входят в перечисленную комплектацию; протоколы, дополнительные датчики и требуемые функции согласуют до заказа.
Исполнение и монтажные размеры

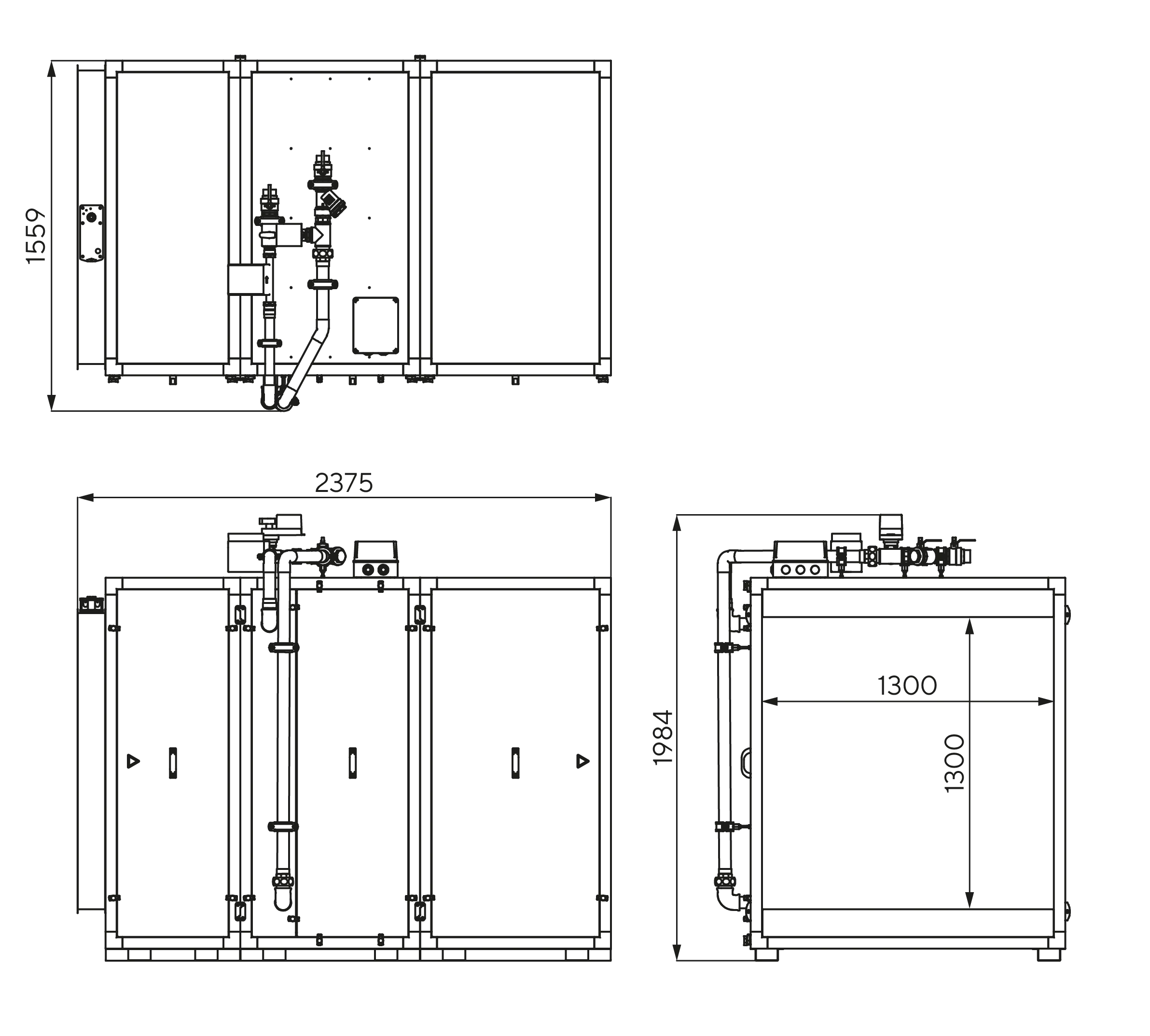

На заводском чертеже показана секционная компоновка и общие размеры 2375 × 1559 × 1984 мм с проходом 1300 × 1300 мм. Левое или правое исполнение определяет расположение сервисных элементов; окончательную сторону, присоединения и направление потока закрепляют в заказной схеме. На заводском изображении нарисована гидравлическая обвязка, однако текст комплектации и обозначение W прямо указывают отсутствие смесительного узла. Изображение не подтверждает его включение в поставку; окончательные габариты выбранной комплектации и внешнюю обвязку согласуют по заказному чертежу.
Для обслуживания фильтров на странице указаны 600 мм. Отдельно предусматривают доступ к внешней гидравлической обвязке, вентилятору, автоматике, соединениям секций и возможность замены крупных узлов. Размеры транспортных частей, их массу и места подъёма уточняют до доставки.
Допустимое положение установки, температурный диапазон размещения и требования к наружному исполнению должны быть подтверждены документацией поставки. Правило «монтаж в любом положении» для моноблочных Capsule нельзя автоматически переносить на эту секционную модель.
Акустика и обслуживание
На странице указано звуковое давление от корпуса 48 / 67 дБА на расстоянии 2 м при минимальном/максимальном расходе. Это не уровень шума в обслуживаемом помещении: при проектировании учитывают расположение агрегата, шумоглушение, крепления и сеть воздуховодов.
Плановое обслуживание включает замену фильтров, проверку воздухообмена и очистку оборудования при необходимости. Размеры и конструкцию шести фильтров, порядок доступа к ним и регламент обслуживания отдельно подобранной гидравлической обвязки уточняют по документации поставки.
Документы для проектирования
На проверенной странице Capsule 20000 W2R отдельные паспорт, DWG и BIM не приложены. В карточке сохранены заводские изображения габаритов и функциональной схемы. Перед проектированием запросите паспорт и заказной чертёж секционного исполнения 20000 W2R; документы моноблочной серии 200–12600 не подтверждают её монтажные и электрические параметры.
Технические характеристики
| Габариты ДxШxВ (мм) | 2375х1559х1984 |
|---|---|
| Подключение воздуховодов (мм) | 1300x1300 |
| Толщина корпуса (мм) | 50 |
| Зона обслуживания фильтров (мм) | 600 |
| Номинальная производительность (м³/ч) | 20000 |
| Жидкостный нагреватель (рядность) | 2 |
| Максимальное электропотребление (кВт) | 11,4 |
| Максимальный ток (А) | 18 |
| Звуковое давление от корпуса min/max (дБА) | 48 / 67Показатели, измеряемые на расстоянии 2 метра от корпуса оборудования — при работе на минимально и максимально допустимых значениях воздухообмена |
| Питание | 380В 3Ф 50Гц |
Состав поставки
- Стальной корпус с теплоизоляцией 50 мм
- Жидкостный нагреватель (без смесительного узла)
- Фильтр тонкой очистки класса F5 (6 шт.)
- Заслонка с электроприводом и возвратной пружиной
- Автоматика производства TURKOV
- Пульт управления с сенсорным дисплеем
- ЕС-вентилятор
- Датчики температуры уличного и приточного воздуха
- Датчики температуры поверхности и обратной воды жидкостного нагревателя
- Подключение к Умному дому и управление с Яндекс станции
- Wi-Fi модуль для управления через мобильное приложение
Выбранная страница W2R перечисляет шесть F5, жидкостный нагреватель БЕЗ смесительного узла, заслонку с приводом и возвратной пружиной, EC-вентилятор, автоматику, пульт, Wi-Fi и датчики. Фильтр F0 на функциональной схеме обозначен как опция. Изображённая на габаритном чертеже обвязка не означает её включение в комплект.
Статическое давление и расход воздуха
Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: 7500–22000 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.
Значения графика
| 0 м³/ч | 2105 Па |
|---|---|
| 4000 м³/ч | 2080 Па |
| 8000 м³/ч | 1945 Па |
| 12000 м³/ч | 1742 Па |
| 16000 м³/ч | 1449 Па |
| 20000 м³/ч | 1026 Па |
| 24000 м³/ч | 469 Па |
| 28000 м³/ч | 0 Па |
Чертежи и схемы
| М1 | Приточный ЕС-вентилятор |
|---|---|
| F1 | Воздушный фильтр тонкой очистки |
| F0* | Фильтр грубой очистки (опция) |
| W | Жидкостный нагреватель без смесительного узла |
| D1 | Датчик температуры уличного воздуха |
| D2 | Датчик температуры приточного воздуха |
| D3 | Датчик температуры обратной воды жидкостного нагревателя |
| D4 | Датчик поверхности жидкостного нагревателя |
| Заслонка с электроприводом и возвратной пружиной |
Подбор CAPSULE 20000 W2R
Определите приточный расход, сопротивление сети, класс фильтрации и схему отдельной вытяжки. Проверьте рабочую точку по кривой W2R.
Рассчитайте жидкостный нагрев по температурному графику и расходу теплоносителя. Подтвердите питание 380 В, 11,4 кВт и 18 А по электрической схеме поставки. Отдельно подберите и согласуйте смесительный узел и гидравлическую обвязку.
Согласуйте левое/правое исполнение, сторону обслуживания, канал 1300 × 1300 мм, массу и размеры транспортных секций, подъём и сервисный доступ.
Получите паспорт именно 20000 W2R, финальный чертёж, параметры защиты, размеры фильтров и перечень дополнительного оборудования.
Гарантия и обслуживание
Производитель указывает для приточных установок гарантию 3 года при эксплуатации по паспорту, надлежащем монтаже и пусконаладке. Веб-условия связывают начало срока с продажей и отгрузкой со склада; точную дату фиксируют в гарантийном талоне и документах поставки.
По условиям страницы первое обслуживание требуется не позднее 18 месяцев с отгрузки или 12 месяцев с запуска, далее — ежегодно. Сохраняйте заполненный гарантийный талон, документы о покупке и записи о ПТО. Условия сервисных работ согласуют при поставке.
Порядок обращения по гарантии →Заказать Capsule 20000 W2R
Передайте расчётный расход и сопротивление сети, параметры теплоносителя, место размещения, сторону обслуживания и ограничения по доставке. Подготовим спецификацию секционной установки и перечень необходимых документов.
Оплату фиксируем в счёте или договоре. Доставку, разгрузку и необходимые работы согласуем отдельно. Наличие и срок поставки подтвердим перед заказом.
