Секционная приточная вентиляция с жидкостным нагревом
Capsule 15000 W3R очищает наружный воздух, нагревает его от внешнего источника теплоносителя и подаёт в помещения. Нагреватель со смесительным узлом, фильтры и вентилятор размещены в секционном корпусе с изоляцией 50 мм. Сторону обслуживания выбирают при согласовании поставки.
Установка предназначена для притока; удаление воздуха организуют отдельной вытяжной системой. В базовом составе этой карточки не указаны рекуператор, охладитель или увлажнитель.
Площадь до 5000 м² — ориентир производителя. Расход рассчитывают по назначению помещений, людям и выделениям загрязнений, а затем проверяют по сопротивлению сети.
- Номинальная производительность — 15 000 м³/ч. Рекомендуемая зона веб-графика — 5500–16 500 м³/ч.
- Трёхрядный жидкостный нагреватель со смесительным узлом. Максимальное электропотребление — 7,2 кВт, ток — 11 А, питание — 380 В, три фазы, 50 Гц. Электропотребление не равно тепловой мощности нагревателя.
- Габариты по странице и заводскому чертежу — 2375 × 1493 × 1779 мм; воздуховоды 1200 × 1200 мм. Масса на странице не приведена — её требуется получить для поставки и такелажного расчёта.
- В базовом составе шесть фильтров F5. Варианты G4+F5/F7/F9 указаны как варианты фильтрации; размеры расходников и окончательный состав определяют по спецификации.
Расход и давление в сети
Веб-кривая выбранного предложения даёт 1125 Па при 12 000 м³/ч, 801 Па при 14 400 м³/ч и 340 Па при 16 800 м³/ч. Последняя точка — 17 980 м³/ч при 0 Па. Отдельной точки при 15 000 м³/ч нет; интерполяция не заменяет подтверждённую производителем рабочую точку.
Подбор выполняют с учётом сопротивления воздуховодов, распределительных устройств, дополнительных элементов и загрязнения фильтров. Возможность работы за пределами рекомендуемой зоны согласуют отдельно.
Теплоноситель и автоматика
Для расчёта нагрева нужны температура и расход воздуха, тип теплоносителя, температуры подачи и обратки и располагаемый напор в тепловой сети. Три ряда теплообменника не задают фиксированную тепловую мощность без этих условий.

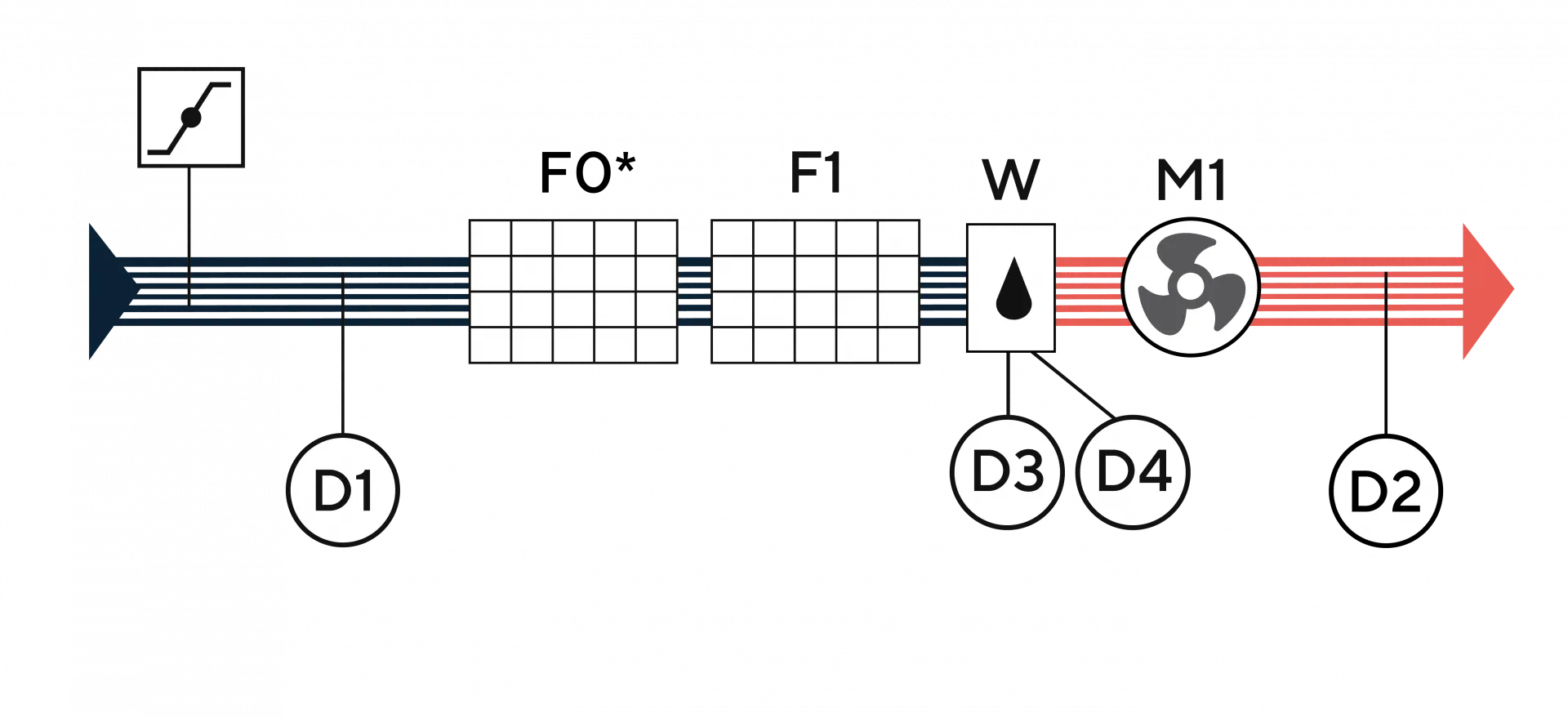

Функциональная схема показывает датчик обратной воды D3 и датчик поверхности нагревателя D4, а также датчики уличного и приточного воздуха D1/D2. Параметры теплоносителя, уставки защиты и порядок подключения согласуют по паспорту именно поставляемой секционной установки.
На странице подтверждены автоматика TURKOV, сенсорный пульт, Wi-Fi-модуль и возможность интеграции с Умным домом и Яндекс Станцией. Сама станция и внешние системы не входят в перечисленную комплектацию; протоколы, дополнительные датчики и требуемые функции согласуют до заказа.
Исполнение и монтажные размеры

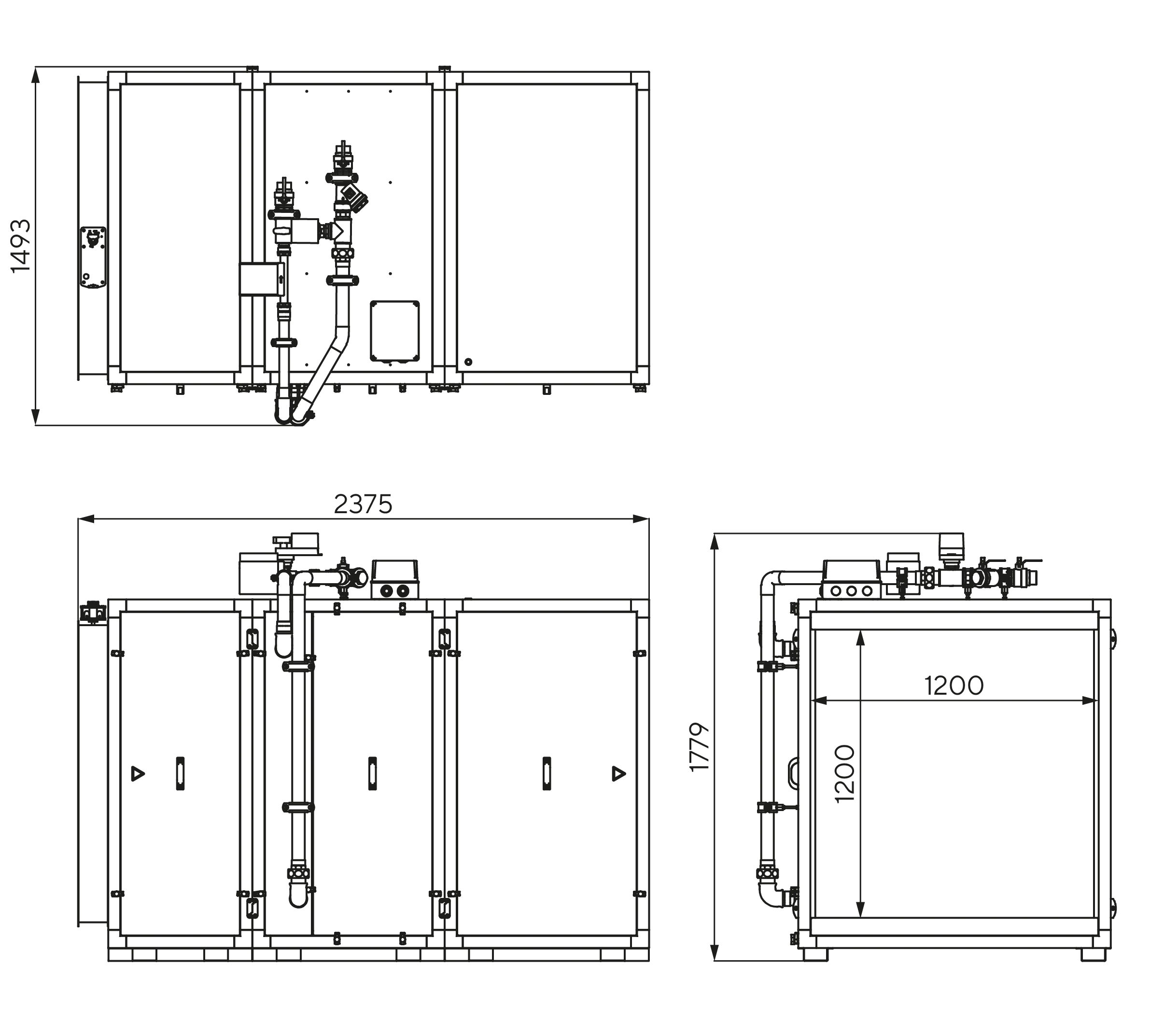

На заводском чертеже показана секционная компоновка и общие размеры 2375 × 1493 × 1779 мм с проходом 1200 × 1200 мм. Левое или правое исполнение определяет расположение сервисных элементов; окончательную сторону, присоединения и направление потока закрепляют в заказной схеме.
Для обслуживания фильтров на странице указаны 600 мм. Отдельно предусматривают доступ к смесительному узлу, вентилятору, автоматике, соединениям секций и возможность замены крупных узлов. Размеры транспортных частей, их массу и места подъёма уточняют до доставки.
Допустимое положение установки, температурный диапазон размещения и требования к наружному исполнению должны быть подтверждены документацией поставки. Правило «монтаж в любом положении» для моноблочных Capsule нельзя автоматически переносить на эту секционную модель.
Акустика и обслуживание
На странице указано звуковое давление от корпуса 45 / 66 дБА на расстоянии 2 м при минимальном/максимальном расходе. Это не уровень шума в обслуживаемом помещении: при проектировании учитывают расположение агрегата, шумоглушение, крепления и сеть воздуховодов.
Плановое обслуживание включает замену фильтров, проверку воздухообмена и очистку оборудования при необходимости. Размеры и конструкцию шести фильтров, порядок доступа к ним и регламент обслуживания смесительного узла уточняют по документации поставки.
Документы для проектирования
На проверенной странице Capsule 15000 W3R отдельные паспорт, DWG и BIM не приложены. В карточке сохранены заводские изображения габаритов и функциональной схемы. Перед проектированием запросите паспорт и заказной чертёж секционного исполнения 15000 W3R; документы моноблочной серии 200–12600 не подтверждают её монтажные и электрические параметры.
Технические характеристики
| Габариты ДxШxВ (мм) | 2375х1493х1779 |
|---|---|
| Подключение воздуховодов (мм) | 1200x1200 |
| Толщина корпуса (мм) | 50 |
| Зона обслуживания фильтров (мм) | 600 |
| Номинальная производительность (м³/ч) | 15000 |
| Жидкостный нагреватель (рядность) | 3 |
| Максимальное электропотребление (кВт) | 7,2 |
| Максимальный ток (А) | 11 |
| Звуковое давление от корпуса min/max (дБА) | 45 / 66Показатели, измеряемые на расстоянии 2 метра от корпуса оборудования — при работе на минимально и максимально допустимых значениях воздухообмена |
| Питание | 380В 3Ф 50Гц |
Состав поставки
- Стальной корпус с теплоизоляцией 50 мм
- Жидкостный нагреватель со смесительным узлом
- Фильтр тонкой очистки класса F5 (6 шт.)
- Заслонка с электроприводом и возвратной пружиной
- Автоматика производства TURKOV
- Пульт управления с сенсорным дисплеем
- ЕС-вентилятор
- Датчики температуры уличного и приточного воздуха
- Датчики температуры поверхности и обратной воды жидкостного нагревателя
- Подключение к Умному дому и управление с Яндекс станции
- Wi-Fi модуль для управления через мобильное приложение
Состав соответствует выбранной странице W3R: шесть F5, жидкостный нагреватель со смесительным узлом, заслонка с приводом и возвратной пружиной, EC-вентилятор, автоматика, пульт, Wi-Fi и датчики. Фильтр F0 на функциональной схеме обозначен звёздочкой как опция; он не подменяет штатные F5.
Статическое давление и расход воздуха
Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: 5500–16500 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.
Значения графика
| 0 м³/ч | 1654 Па |
|---|---|
| 2400 м³/ч | 1649 Па |
| 4800 м³/ч | 1589 Па |
| 7200 м³/ч | 1490 Па |
| 9600 м³/ч | 1344 Па |
| 12000 м³/ч | 1125 Па |
| 14400 м³/ч | 801 Па |
| 16800 м³/ч | 340 Па |
| 17980 м³/ч | 0 Па |
Чертежи и схемы
| М1 | Приточный ЕС-вентилятор |
|---|---|
| F1 | Воздушный фильтр тонкой очистки |
| F0* | Фильтр грубой очистки (опция) |
| W | Жидкостный нагреватель со смесительным узлом |
| D1 | Датчик температуры уличного воздуха |
| D2 | Датчик температуры приточного воздуха |
| D3 | Датчик температуры обратной воды жидкостного нагревателя |
| D4 | Датчик поверхности жидкостного нагревателя |
| Заслонка с электроприводом и возвратной пружиной |
Подбор CAPSULE 15000 W3R
Определите приточный расход, сопротивление сети, класс фильтрации и схему отдельной вытяжки. Проверьте рабочую точку по кривой W3R.
Рассчитайте жидкостный нагрев по температурному графику и расходу теплоносителя. Подтвердите питание 380 В, 7,2 кВт и 11 А по электрической схеме поставки.
Согласуйте левое/правое исполнение, сторону обслуживания, канал 1200 × 1200 мм, массу и размеры транспортных секций, подъём и сервисный доступ.
Получите паспорт именно 15000 W3R, финальный чертёж, параметры защиты, размеры фильтров и перечень дополнительного оборудования.
Гарантия и обслуживание
Производитель указывает для приточных установок гарантию 3 года при эксплуатации по паспорту, надлежащем монтаже и пусконаладке. Веб-условия связывают начало срока с продажей и отгрузкой со склада; точную дату фиксируют в гарантийном талоне и документах поставки.
По условиям страницы первое обслуживание требуется не позднее 18 месяцев с отгрузки или 12 месяцев с запуска, далее — ежегодно. Сохраняйте заполненный гарантийный талон, документы о покупке и записи о ПТО. Условия сервисных работ согласуют при поставке.
Порядок обращения по гарантии →Заказать Capsule 15000 W3R
Передайте расчётный расход и сопротивление сети, параметры теплоносителя, место размещения, сторону обслуживания и ограничения по доставке. Подготовим спецификацию секционной установки и перечень необходимых документов.
Оплату фиксируем в счёте или договоре. Доставку, разгрузку и необходимые работы согласуем отдельно. Наличие и срок поставки подтвердим перед заказом.
