Четыре ступени очистки в приточной сети

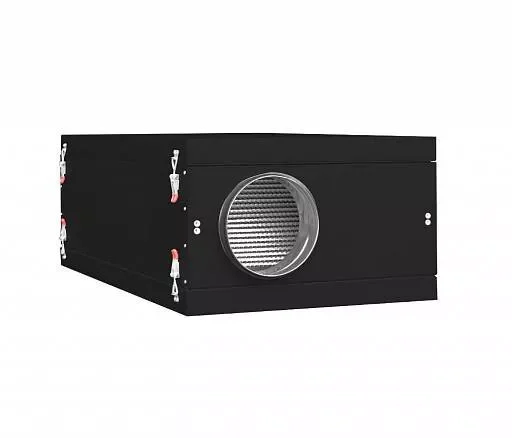

Block 600 используют для дополнительной очистки воздуха в приточной вентиляции. Фильтры G4 и F7 задерживают крупные и мелкие частицы, угольный фильтр помогает уменьшить запахи, HEPA H13 обеспечивает завершающую тонкую очистку.
Заявленная производителем эффективность очистки — 99,95%. Качество фильтрации зависит от герметичности монтажа и своевременной замены фильтров.
Очиститель оснащён собственным EC-вентилятором. Подачу наружного воздуха и его нагрев организуют в составе основной вентиляционной системы.
- Четыре фильтра в комплекте: G4, F7, угольный и HEPA H13.
- Однофазное питание 220 В, 50 Гц. Мощность и расчётный ток конкретного исполнения уточняются при подборе.
- Размеры корпуса — 942 × 622 × 339 мм, масса — 30 кг. Подключение воздуховодов — Ø200 мм.
- Звуковое давление от корпуса на расстоянии 2 м — 31 / 56 дБА при минимальном и максимальном расходе.
Расход и рабочая точка
Максимальный расход модели — 600 м³/ч. Рекомендуемая рабочая зона — 200–500 м³/ч. При выборе учитывают сопротивление воздуховодов и фильтров.
Статическое давление составляет 584 Па при 300 м³/ч, 419 Па при 400 м³/ч и 227 Па при 500 м³/ч. При расходе 600 м³/ч остаётся 4 Па, поэтому для работы в сети необходим запас по давлению.
Фильтры и обслуживание
Размеры фильтров G4 и угольного — 451 × 239 × 48 мм, F7 и H13 — 451 × 239 × 150 мм. Перед заказом сменного комплекта уточняют размеры и исполнение рамок.
Загрязнённые фильтры заменяют: очистка и повторное использование не предусмотрены. Периодичность зависит от качества воздуха и интенсивности работы. После замены сбрасывают таймер обслуживания, если он используется в системе управления.
Монтаж и сервисный доступ
Универсальный корпус допускает монтаж в любом положении с сохранением направления воздушного потока. Для замены фильтров с выбранной стороны оставляют не менее 300 мм свободного пространства.
Длина корпуса — 942 мм, размер по креплениям — 983 мм. Предусмотрите доступ к съёмным панелям и возможность демонтажа оборудования.
Место монтажа должно быть защищено от осадков. Размещение в неотапливаемом помещении и работу при низкой температуре согласуют при подборе.
Управление и подключение
Скорость EC-вентилятора регулируется сигналом 0–10 В. Очиститель подключают к совместимой системе управления вентиляцией или отдельному регулятору. Питание вентилятора подают отдельно.
Расход согласуют с основной вентиляционной установкой. Воздушная заслонка, шумоглушитель и гибкая вставка Ø200 мм доступны как дополнительные элементы; комплект автоматики уточняют при заказе.
Технические характеристики
| Габариты ДxШxВ (мм) | 942х622х339Размеры корпуса. Размер по креплениям — 983 мм. |
|---|---|
| Подключение воздуховодов (мм) | Ø 200 |
| Толщина корпуса (мм) | 50 |
| Зона обслуживания фильтров (мм) | 300 |
| Под расход воздуха (м³/ч) | до 600Максимальный расход. Рекомендуемая рабочая зона — 200–500 м³/ч; при 600 м³/ч статическое давление составляет 4 Па. |
| Максимальное электропотребление (кВт) | Уточняется при подбореЭлектрические параметры подтверждаются для конкретного исполнения перед подключением. |
| Максимальный ток (А) | Уточняется при подбореЭлектрические параметры подтверждаются для конкретного исполнения перед подключением. |
| Звуковое давление от корпуса min/max (дБА) | 31 / 56Показатели, измеряемые на расстоянии 2 метра от корпуса оборудования — при работе на минимально и максимально допустимых значениях воздухообмена |
| Питание | 220В 1Ф 50Гц |
| Масса установки (кг) | 30 |
Состав поставки
- Стальной корпус с теплоизоляцией 50 мм
- ЕС-вентилятор
- Фильтр грубой очистки класса G4
- Фильтр тонкой очистки класса F7
- Фильтр с вкраплениями угля
- Фильтр класса HEPA (H13)
- Выравнивающие решётки на вентиляторы
В состав входят корпус с изоляцией 50 мм, EC-вентилятор, четыре фильтра и выравнивающие решётки. Комплект крепления и внешнее управление уточняются для выбранного исполнения.
Статическое давление и расход воздуха
Рекомендуемая рабочая зона — 200–500 м³/ч. Рабочую точку выбирают с учётом сопротивления воздуховодов и фильтров.
Значения графика
| 0 м³/ч | 949 Па |
|---|---|
| 100 м³/ч | 843 Па |
| 200 м³/ч | 723 Па |
| 300 м³/ч | 584 Па |
| 400 м³/ч | 419 Па |
| 500 м³/ч | 227 Па |
| 600 м³/ч | 4 Па |
Чертежи и схемы
| M1 | Приточный ЕС-вентилятор |
|---|---|
| F1 | Фильтр грубой очистки |
| F2 | Фильтр тонкой очистки |
| F3 | Фильтр с вкраплениями угля |
| F4 | HEPA-фильтр (H13) |
Документация
Локальные файлы для скачивания: паспорт серии Block 600–2100, чертежи DWG и BIM-модель Block 600.
Подбор Block 600 к вентиляционной сети
Определите расход и сопротивление сети. Сопоставьте рабочую точку с рекомендуемой зоной 200–500 м³/ч.
Проверьте подключение Ø200 мм, габариты и свободное пространство для замены фильтров — не менее 300 мм.
Уточните мощность и ток конкретного исполнения, согласуйте питание 220 В и управление 0–10 В с основной вентиляционной установкой.
Гарантия и обслуживание
Гарантия — 3 года с даты продажи (передачи) при соблюдении требований к монтажу, пусконаладке и обслуживанию. Сохраните документы о покупке и гарантийный талон.
Первое плановое техническое обслуживание проводят не позднее 18 месяцев с даты отгрузки или 12 месяцев с запуска, последующие — не реже одного раза в 12 месяцев. Обслуживание оплачивается отдельно; фильтры заменяют по мере загрязнения.
Порядок обращения по гарантии →Заказать Block 600
Передайте требуемый расход и сопротивление сети, модель основной установки, условия размещения и схему управления. Проверим рабочую точку, совместимость, сервисный доступ и расходные фильтры.
Оплату фиксируем в счёте или договоре. Доставку, разгрузку и необходимые работы согласуем отдельно. Наличие и срок поставки подтвердим перед заказом.
