Канальный очиститель BLOCK 2100

Четыре ступени очистки в приточной сети

Block 2100 последовательно пропускает воздух через G4, F7, фильтр с вкраплениями угля и HEPA H13. Собственный EC-вентилятор обеспечивает движение воздуха через фильтры; его работу согласуют с вентиляционной установкой и сопротивлением сети.

Производитель заявляет очистку 99,95%. Это заявление о фильтрации воздуха, проходящего через агрегат, а не гарантия стерильности всего помещения или эффективности против любого газа. Фактический результат зависит от герметичности монтажа, состояния фильтров и организованного воздухообмена.

Указанная на сайте площадь до 370 м² — ориентир производителя. Требуемый расход определяют по назначению помещений, людям и загрязнениям; площадь сама по себе не подтверждает достаточность Block 2100.

• Четыре последовательные ступени: G4 → F7 → уголь → H13; по одному фильтру каждого типа.
• По веб-карточке максимальное электропотребление — 1,1 кВт, ток — 1,9 А. В паспорте указаны 1140 Вт и 2 А. Питание — 380 В, три фазы, 50 Гц; электрическую спецификацию подтверждают для поставки.
• Стальной моноблок 1088 × 722 × 440 мм; прямоугольное подключение воздуховодов 500 × 250 мм. Масса в выбранной веб-карточке не приведена — её уточняют для поставки и расчёта креплений.
• Звуковое давление от корпуса по сайту — 41 / 62 дБА на расстоянии 2 м при минимальном/максимальном расходе. Паспорт указывает 62 дБ для подключения через воздуховоды с шумоглушителями и допускает отклонение до 5 дБ по условиям монтажа.

Расход и рабочая точка

Максимальный расход, заявленный для модели, — 2100 м³/ч. Рекомендуемая зона веб-графика — 600–2000 м³/ч: максимальное значение модели находится за верхней границей этой зоны и не означает оптимальную рабочую точку в любой сети.

На исходной кривой 745 Па при 1400 м³/ч, 531 Па при 1750 м³/ч и 269 Па при 2100 м³/ч. Рабочую точку проверяют по сопротивлению сети и с учётом загрязнения четырёх фильтров.

Фильтры и обслуживание

По паспорту Block 2100 использует G4 и угольный фильтр размером 551 × 339 × 50 мм, F7 и H13 — 551 × 339 × 150 мм. Перед заказом расходников сверяют тип, размеры и исполнение рамки.

Фильтры не подлежат чистке — их заменяют. После фактической замены сбрасывают таймер в пульте подключённой установки, если эта функция используется. Интервал зависит от загрязнения; ежегодное ПТО не означает, что любой фильтр прослужит год.

Монтаж и сервисный доступ

Корпус универсальный, с доступом к фильтрам с двух сторон; сайт допускает монтаж в любом положении. Направление потока сохраняют по маркировке. Сервисный отступ для фильтров — 400 мм по карточке; отдельно оставляют возможность снять панели и полностью демонтировать агрегат.

На чертеже размер корпуса 1088 мм нужно отличать от размера креплений 1129 мм. Остальные внешние размеры — 722 и 440 мм; в паспортной таблице ширина и высота перечислены в обратном порядке относительно веб-карточки.

Таблица паспорта допускает воздух −55…+45 °C и влажность вокруг корпуса 1…90%, но вводные правила запрещают неотапливаемые чердаки и размещение на улице без погодозащиты. Холодное размещение согласуют по конкретному проекту; осадки внутрь корпуса недопустимы.

Управление и подключение к вентиляции

Вентилятор управляется сигналом 0–10 В. Паспорт содержит отдельные схемы подключения к моноконтроллеру ПВУ и к регулятору ECM/0–10V. Для выбранной Block 2100 используют трёхфазное питание 380 В и соответствующие схемы на страницах 22, 24 и 26; однофазные схемы относятся к другим моделям.

Воздушная заслонка, шумоглушитель и гибкая вставка 500 × 250 мм перечислены как опции. VAV, StereoVAV, K-фактор, CO₂-система и байпас в таблице опций не предусмотрены. Наличие внешнего управления и состав поставки согласуют до заказа.

В схеме совместной работы с ПВУ паспорт рекомендует удалять приточный фильтр ПВУ. Такое изменение выполняют только после согласования всей схемы и балансировки расходов, с сохранением фильтрационной защиты. Это не указание снимать фильтры из самого Block.

Технические характеристики

Состав поставки

• Стальной корпус с теплоизоляцией 50 мм
• ЕС-вентилятор
• Фильтр грубой очистки класса G4
• Фильтр тонкой очистки класса F7
• Фильтр с вкраплениями угля
• Фильтр класса HEPA (H13)

На странице товара перечислены корпус, EC-вентилятор и четыре фильтра. Паспорт дополнительно перечисляет документацию, кронштейны с виброопорами и крепёж; количество креплений зависит от модели. Пульт или регулятор отдельно в этой комплектации не подтверждён.

Статическое давление и расход воздуха

Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: 600–2000 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.

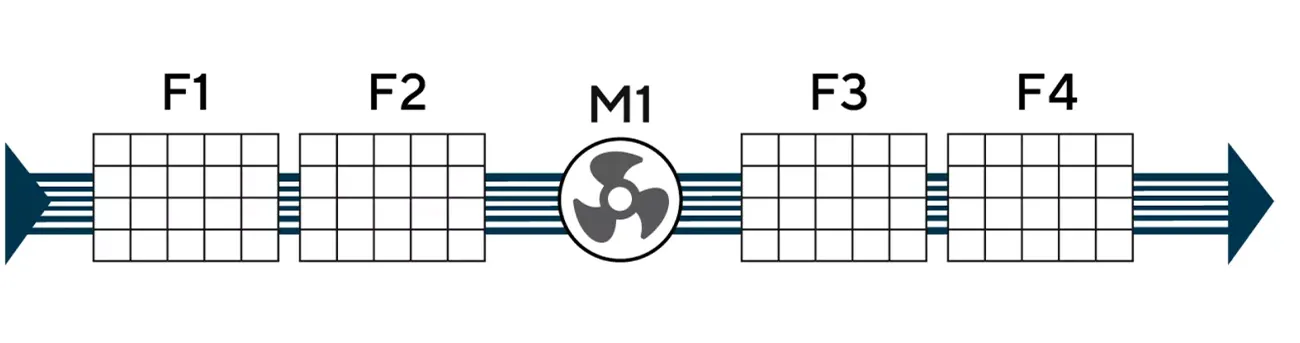

Чертежи и схемы

Увеличить ↗

Увеличить ↗

Документация

Паспорт Block 600–2100 версии 24.12.2025, общий DWG и отдельная BIM-модель Block 2100. Страницы паспорта: фильтры 5, состав и схема 6, чертёж 11, сервис 12–13, таблица 14, кривая и условия 15, монтаж 16–17, гарантия и ПТО 18–20, трёхфазные подключения 22, 24 и 26.

Подбор Block 2100 к вентиляционной сети

Рассчитайте расход и сопротивление сети с чистыми и загрязнёнными фильтрами. Сопоставьте рабочую точку с рекомендуемой зоной 600–2000 м³/ч; 2100 м³/ч — заявленный максимум модели.

Проверьте 500 × 250 мм, размеры и крепления, место для снятия фильтров не менее 400 мм и возможность полного демонтажа.

Согласуйте трёхфазное питание 380 В, электрические данные 1,1/1,14 кВт и 1,9/2 А, управление 0–10 В и балансировку с основной установкой. Уточните массу, опции и комплект автоматики.

Гарантия и обслуживание

Гарантия на Block 2100 — 3 года с даты продажи (передачи) при соблюдении правил паспорта, монтажа, пусконаладки и обслуживания. Сохраняйте документы о покупке и заполненный гарантийный талон.

Первое ПТО по паспорту — не позднее 18 месяцев с продажи или 12 месяцев с запуска, последующие — не реже раза в 12 месяцев. Проверяют фильтры и воздухообмен, очищают оборудование по необходимости. ПТО оплачивается отдельно; фильтры заменяют, не чистят.
