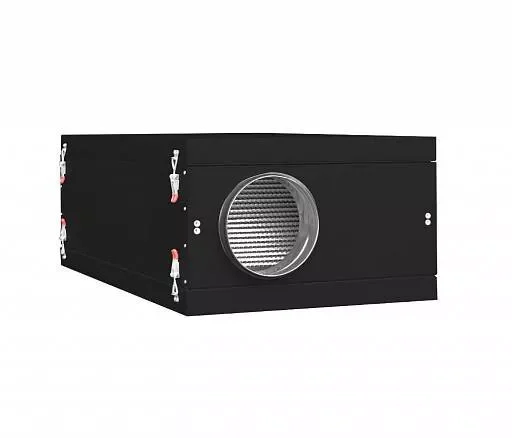

Канальный очиститель BLOCK 1100

Четыре ступени очистки в приточной сети

Block 1100 очищает приточный воздух в составе вентиляционной системы. Последовательно установленные фильтры задерживают крупные частицы и мелкодисперсную пыль; угольный фильтр помогает уменьшить запахи. Встроенный EC-вентилятор преодолевает сопротивление фильтров и воздуховодов.

Заявленная производителем эффективность очистки — 99,95%. Для сохранения качества фильтрации важны герметичный монтаж и своевременная замена фильтров.

Очиститель подбирают по требуемому воздухообмену и сопротивлению сети. Он работает совместно с приточной вентиляцией и не оснащён нагревателем.

• Четыре ступени фильтрации: G4, F7, угольный фильтр и HEPA H13.
• Максимальная потребляемая мощность — 0,5 кВт. Питание — 220 В, одна фаза, 50 Гц.
• Размеры корпуса — 1185 × 722 × 392 мм, масса — 53 кг. Диаметр подключения — 250 мм.
• Звуковое давление от корпуса на расстоянии 2 м — 37 / 58 дБА при минимальном и максимальном расходе.

Фильтры и обслуживание

В комплект входят четыре фильтра: G4 и угольный размером 551 × 289 × 50 мм, F7 и H13 — 551 × 289 × 150 мм. Перед заказом сменного комплекта уточняют размеры и исполнение рамок.

Загрязнённые фильтры заменяют: очистка и повторное использование не предусмотрены. Периодичность замены зависит от качества наружного воздуха и интенсивности работы. После замены сбрасывают таймер обслуживания, если он используется в системе управления.

Монтаж и сервисный доступ

Универсальный корпус допускает монтаж в любом положении с сохранением направления воздушного потока. Доступ к фильтрам предусмотрен с двух сторон. Для их замены оставляют свободное пространство не менее 350 мм.

Длина корпуса составляет 1185 мм, размер по креплениям — 1226 мм. При размещении предусматривают доступ к съёмным панелям и возможность демонтажа агрегата.

Место монтажа должно быть защищено от осадков. Размещение в неотапливаемом помещении и условия работы при низкой температуре согласуют при подборе.

Управление и подключение

Скорость EC-вентилятора регулируется сигналом 0–10 В. Очиститель можно включить в общую систему управления вентиляцией или использовать совместимый регулятор. Питание вентилятора подключают отдельно.

Работу очистителя согласуют с основной установкой по расходу воздуха. Воздушная заслонка, шумоглушитель и гибкая вставка Ø250 мм доступны как дополнительные элементы; состав автоматики уточняют при заказе.

Технические характеристики

Состав поставки

• Стальной корпус с теплоизоляцией 50 мм
• ЕС-вентилятор
• Фильтр грубой очистки класса G4
• Фильтр тонкой очистки класса F7
• Фильтр с вкраплениями угля
• Фильтр класса HEPA (H13)

Основные элементы: стальной корпус с изоляцией 50 мм, EC-вентилятор и четыре фильтра. Комплект крепления и внешнее управление уточняются для выбранного исполнения.

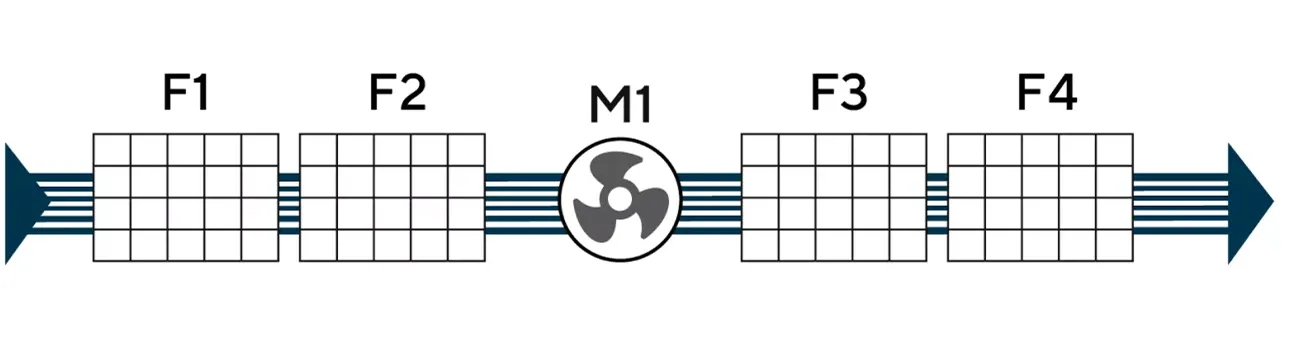

Чертежи и схемы

Увеличить ↗

Увеличить ↗

Документация

Локальные файлы для скачивания: паспорт серии Block 600–2100, чертежи DWG и BIM-модель Block 1100.

Подбор Block 1100 к вентиляционной сети

Определите необходимый расход воздуха и сопротивление сети. Рабочую точку вентилятора подтверждают при подборе оборудования.

Проверьте подключение Ø250 мм, габариты и место для замены фильтров — не менее 350 мм.

Согласуйте электрические параметры поставки, управление 0–10 В и совместную работу с основной вентиляционной установкой.

Гарантия и обслуживание

Гарантия — 3 года с даты продажи (передачи) при соблюдении требований к монтажу, пусконаладке и обслуживанию. Сохраните документы о покупке и гарантийный талон.

Первое плановое техническое обслуживание проводят не позднее 18 месяцев с даты отгрузки или 12 месяцев с запуска, последующие — не реже одного раза в 12 месяцев. Обслуживание оплачивается отдельно; фильтры заменяют по мере загрязнения.
